Dreidimensionale optische Strukturen - Grauton-Lithographie
23. Juni 2020

Eine ausgezeichnete Methode zur Herstellung dreidimensionaler optischer Strukturen ist die Grauton-Lithographie mit dem Positiv-Resist ma-P 1200G und anschließender Strukturübertragung mittels UV-Abformung mit OrmoStamp® und OrmoComp®.

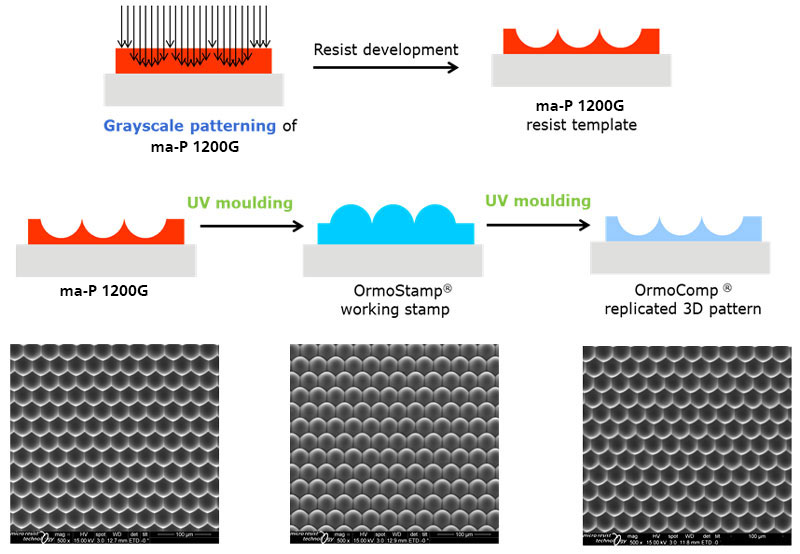

Prozess

A) Strukturierung mittels Grauton-Lithographie mit ma-P 1200G

  • Erzeugung eines ma-P 1200G Resist-Templates

B) Strukturübertragung mittels UV Abformung:

  • Herstellung eines Arbeitsstempels: ma-P 1200G Resist-Templat wird in UV-aushärtbares OrmoStamp® übertragen
  • Aufbringen einer Antihaft-Schicht
  • OrmoStamp® Arbeitsstempel ist nun für eine Vielzahl von 3D-Strukturübertragungen mittels UV-Abformung von OrmoComp® verwendbar

Anwendungen

  • Herstellung dreidimensionaler Mikrostrukturen mit optischen Funktionalitäten
